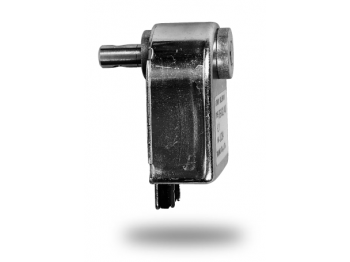

雙穩態電磁閥RSA32/47-C
Introduction
TAKANO雙穩態旋轉電磁鐵以圓柱形永久磁鐵為轉軸，並利用轉軸的永久磁鐵與磁軛上發生的磁極之間的排斥與吸引形成旋轉運動。 切斷電源後由於轉軸的永久磁鐵的作用將自保持動作後的穩定狀態。 與透過機械構造將一般的機械性直線運動轉換為旋轉運動的傳統旋轉螺線管不同，本產品直接產生旋轉運動，因此不需要軸方向的運動，此構造有效延長了產品的使用壽命。1.雙穩態型
只要改變通電的方向就能實現左/右方向的旋轉；如果不通電，則透過永久磁石進行位置的鎖定保持。
2.高輸出和快響應速度
通透過不斷切換通電方向來完成往返運動，而不用彈簧，這樣可以讓這個產品擁有高輸出及很快的反應速度。
3.彈簧復位型
這個產品的驅動迴路簡單，反應及時
4.可廣範圍設定動作角度
在90°範圍內，角度可任意設定
5.無軸向運動移位能實現工作時低噪音
無軸向運動移位，角度限位銷安裝在外部，這樣可以減少噪音。
6.長使用壽命
除了一個球軸承，沒有使用任何機械運動部件，這樣可以使產品擁有較長的壽命。
7.豐富的種類選擇
請根據您的需求和用途來選擇產品。
Features
- 專為高速分類機開發設計的低成本旋轉式電磁鐵。 安裝簡便，一根螺絲即可完成
- 應用:點鈔機
| 庫存量 | 規格書 | |
| RSA32/47-C | 0 | rsa32_47.pdf |
Specification
主要規格表
RSA32/47-C020
| 直流電阻 | 20(Ω) |
|---|---|
| 动作角度 | 20° |
| 使用电压 | 24Vduty below20% |
| 使用饱合温升值 ΔΘs(at20°C) |
Δθs≒17XW(°C) K≒17(°C/watt) |
| 线圈的饱合温升 | 5(Minutes) |
| 耐热等级 | ClassF(155°C) |
| 绝缘阻抗 | DC500V MEGA,Over100MΩ |
| 绝缘强度 | AC500V, 50/60Hz, 1(Minutes) |
| 惯性扭矩 | 10(g・cm2) |
| 重量 | 60(g) |
| 断电保持扭矩 | 15(mN・m) |
| 反应特性 (无负载，水平放置) |
6(ms)at24V |
